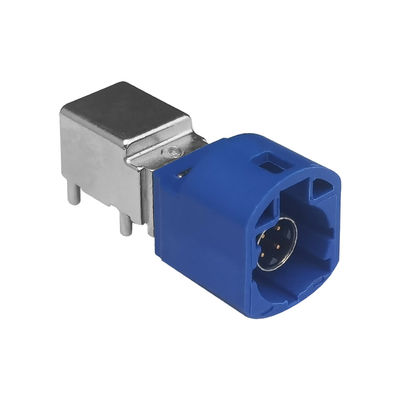

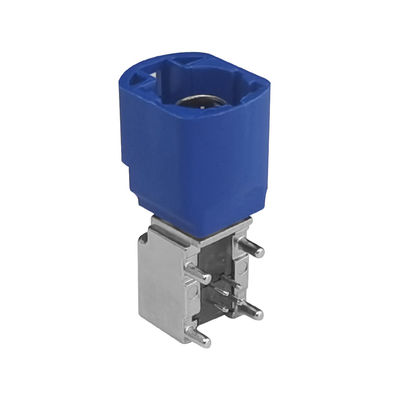

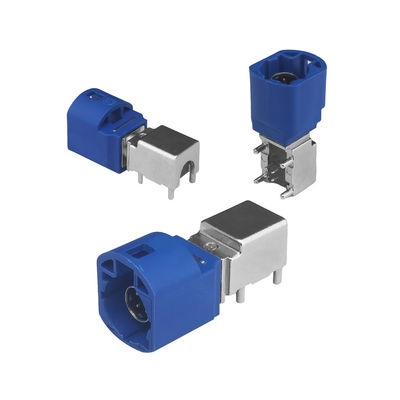

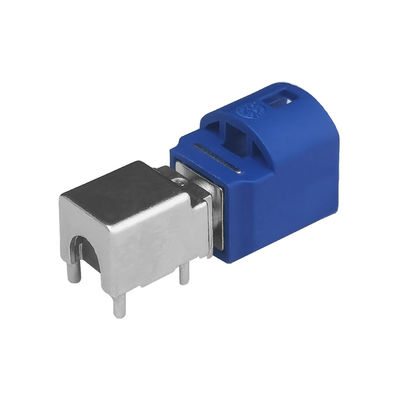

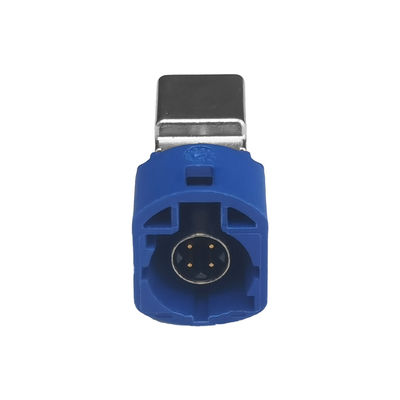

FAKRA HSD Connector tipo angolo retto per le connessioni di antenne automobilistiche
Contattami per campioni gratuiti e coupon.
whatsapp:0086 18588475571
wechat: 0086 18588475571
Skype: sales10@aixton.com
In caso di dubbi, forniamo assistenza online 24 ore su 24.
xDettagli
| Tipo di montaggio | Supporto di PCB/Panel | Temperatura di funzionamento | -40°C a +105°C |
|---|---|---|---|
| Numero di posizioni | Pin 4 | Cicli di accoppiamento | ≥ 25 |
| Intervallo di frequenza | DC a 6 GHz | Applicazioni | LVDS Camera, USB, EIEEE 1394 Applicazioni |
| Servizi | Il ODM dell'OEM accetta | MOQ | 20 pezzi |
Descrizione di prodotto
Descrizione del prodotto:
Questo è un sistema digitale ad alte prestazioni per segnali differenziali a bassa tensione
Il sistema HSD è specificamente progettato per prevenire le interferenze da crosstalk e fonti esterne, rendendolo una soluzione altamente affidabile per la trasmissione dei dati.Utilizza un sistema di interconnessione completamente blindato da 100 Ω, che è in grado di gestire i cavi quad torti blindati.
Efficiente e versatile
Il sistema HSD comprende tutte le parti necessarie per una prestazione ottimale ed è noto per la sua efficienza in termini di costi.È particolarmente adatto per la trasmissione di dati ad alta velocità ed è spesso utilizzato nelle applicazioni EthernetIl sistema soddisfa anche i severi requisiti dell'industria automobilistica.
Progettato appositamente per applicazioni automobilistiche
Il sistema di interconnessione HSD è specificamente progettato per il mercato automobilistico, con scopi quali la fotocamera LVDS, USB e applicazioni IEEE 1394.opzioni di codice colore, ed è progettato per soddisfare le esigenze automobilistiche globali mantenendo una dimensione compatta.
Caratteristiche:
Sistema di interconnessione HSD
Il sistema di interconnessione HSD è una soluzione rivoluzionaria per le connessioni via cavo di qualità.Alcune caratteristiche di questo sistema sono::
- Meccanismo a doppia serratura per il blocco primario e secondario
- Metodo di connessione a crimp utilizzato per le connessioni sicure
- Forza di ritenzione del cavo elevata per connessioni affidabili
- Opzioni di codifica efficienti sull'alloggiamento in plastica per evitare disconnessioni
- Misure per prevenire danni ai perni di contatto
Il meccanismo a doppio blocco garantisce un collegamento forte e durevole, mentre il metodo di collegamento a crimp aumenta ulteriormente la sua stabilità.riducendo al minimo il rischio di disconnessioneLe efficienti opzioni di codifica sul contenitore in plastica facilitano l'identificazione e il collegamento dei cavi appropriati, riducendo il rischio di errori.Il sistema prende anche precauzioni per prevenire danni ai perni di contatto, garantendo la longevità e la funzionalità dei connettori.
Parametri tecnici:
| HSD | |
| Codifica HSD+2 | A.B.C.D.E.F.Z. |
| Numero PIN | 4 pin di segnale, 2 pin di alimentazione |
| Cavo | ad es.Dacar 535,Dacar 636 |
| Unità di imballaggio | su richiesta |
| Dati elettrici | |
| Impedanza | 100Ω |
| Intervallo di frequenza a seconda del tipo di cavo | CC a 6 GHz |
| Resistenza di contatto del segnale | ≤ 10 mΩ |
| Resistenza al contatto esterno | ≤ 7,5 mΩ |
| Tensione di prova | 250 V rms |
| tensione di funzionamento | 60 V rms |
| Dati meccanici | |
| Cicli di accoppiamento | ≥ 25 |
| Forza di attacco | ≤ 30 N |
| Forza di disimpegno | ≥ 5N |
| Chiusura di forza di ritenzione | ≥ 110N |
| Dati ambientali | |
| Intervallo di temperatura | -40°C a +105°C |
Applicazioni:
Il sistema di interconnessione HSD è stato specificamente progettato per l'uso nel mercato automobilistico, con applicazioni come telecamere LVDS, dispositivi USB e connessioni IEEE 1394.Ha funzionalità avanzate., inclusi chiavi meccaniche, meccanismi di chiusura, codifica dei colori personalizzabile e una dimensione compatta che soddisfa gli standard e le richieste dell'industria automobilistica globale.
Questo versatile sistema di interconnessione non è limitato all'uso solo nell'automotive, ma trova applicazioni anche in altri settori industriali quali le telecomunicazioni e le telecomunicazioni.specificamente nei settori delle stazioni radio base e dell'elettronica digitale dell'infotainmentInoltre, il sistema è adatto anche per le reti digitali simmetriche ed è compatibile con vari protocolli popolari come l'USB 1.0, 2.0, 3.0, LVDS, Ethernet, IEEE 1394 (Firewire) e GVIF.
Codifica HSD:
Personalizzazione:
Accogliamo con favore le richieste OEM e ODM, offrendo opzioni personalizzabili per tipi di cavo, tipi di connettore e lunghezze di cavo.Non esitate a contattarci per ulteriore assistenza..
Supporto e servizi:
- Gli ordini OEM e ODM sono i benvenuti.
- Sono disponibili campioni gratuiti; i clienti devono solo pagare le spese di corriere.
- Offriamo soluzioni logistiche flessibili.
- Contate su di noi per la consegna rapida e il servizio eccezionale.
