FAKRA HSD LVDS 4Pin PCB Mount 4 connettore a pin di contatto per radio di auto

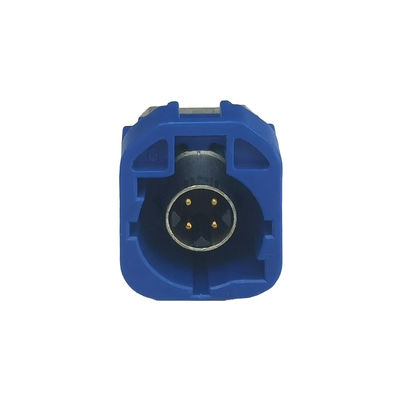

  • FAKRA HSD LVDS 4Pin PCB Mount 4 Contact Pin Connector For Car Radio

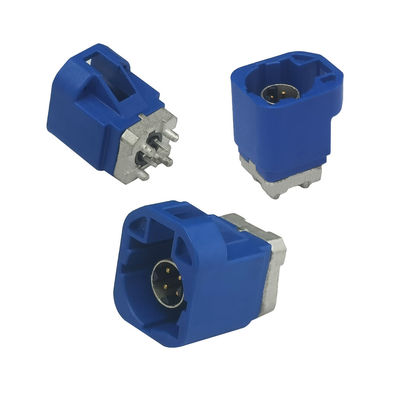

  • FAKRA HSD LVDS 4Pin PCB Mount 4 Contact Pin Connector For Car Radio

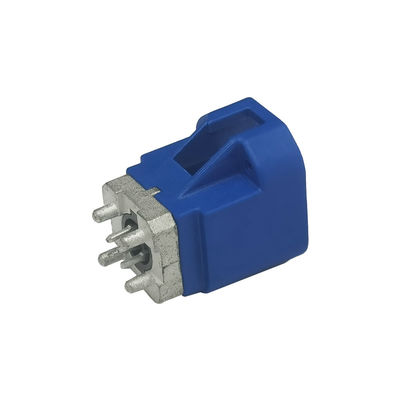

  • FAKRA HSD LVDS 4Pin PCB Mount 4 Contact Pin Connector For Car Radio

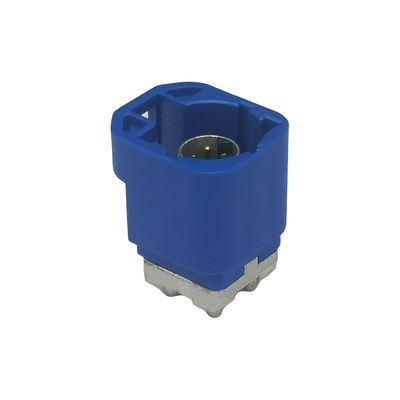

  • FAKRA HSD LVDS 4Pin PCB Mount 4 Contact Pin Connector For Car Radio
Place of Origin China
Marca LEADSIGN
Certificazione E-Mark
Model Number HSD PCB Connector
Minimum Order Quantity 20PCS
Prezzo Contact the seller
Packaging Details Giftbox size:260*220*80mm, 20PCS/CTN
Delivery Time 7~14 work days
Payment Terms L/C, T/T, Western Union
Supply Ability 200000PCS/Month

Contattami per campioni gratuiti e coupon.

whatsapp:0086 18588475571

wechat: 0086 18588475571

Skype: sales10@aixton.com

In caso di dubbi, forniamo assistenza online 24 ore su 24.

x
Dettagli
Voltaggio di funzionamento 60 V rms Tipo di montaggio Supporto di PCB/Panel
Numero di posizioni Pin 4 orientamento Tipo dritto
Temperatura di funzionamento -40°C a +105°C Impedenza 100Ω
Servizi Il ODM dell'OEM accetta MOQ 20 pezzi
Lasciate un messaggio
Descrizione di prodotto

Descrizione del prodotto:

Si tratta di un sistema digitale avanzato specializzato nella trasmissione di segnali differenziali a bassa tensione, bloccando efficacemente le interferenze da fonti esterne.Questo sistema di interconnessione completamente blindato utilizza cavi quadri contorti blindati da 100 Ω per garantire prestazioni ottimali.

Utilizzando i componenti del sistema HSD standard, questi connettori dati ad alta velocità sono sia convenienti che affidabili.L'HSD è comunemente utilizzato nelle applicazioni Ethernet ed è specificamente progettato per soddisfare le rigide richieste dell'industria automobilistica.

Specificamente progettato per il mercato automobilistico, il sistema di interconnessione HSD è ideale per applicazioni come telecamere LVDS, USB e IEEE 1394.bloccaggio, codici cromatici e dimensioni compatte che soddisfano gli standard globali dell'industria automobilistica.



Caratteristiche:

Dati ad alta velocità (HSD) utilizza un sistema di interconnessione completamente blindato

Il sistema HSD è progettato per funzionare a 100 Ω ed è in grado di ospitare cavi quad torti schermati.

  • Meccanismo a doppio blocco per il blocco primario e secondario.
  • Metodo di connessione a crimp utilizzato.
  • Forte forza di ritenzione del cavo fornita.
  • Le opzioni di codifica su alloggiamento in plastica impediscono disconnessioni.
  • È garantita la prevenzione dei danni ai perni di contatto.


Parametri tecnici:

HSD
Codifica HSD+2 A.B.C.D.E.F.Z.
Numero PIN 4 pin di segnale, 2 pin di alimentazione
Cavo ad es.Dacar 535,Dacar 636
Unità di imballaggio su richiesta
Dati elettrici
Impedanza 100Ω
Intervallo di frequenza a seconda del tipo di cavo CC a 6 GHz
Resistenza di contatto del segnale ≤ 10 mΩ
Resistenza al contatto esterno ≤ 7,5 mΩ
Tensione di prova 250 V rms
tensione di funzionamento 60 V rms
Dati meccanici
Cicli di accoppiamento ≥ 25
Forza di attacco ≤ 30 N
Forza di disimpegno ≥ 5N
Chiusura di forza di ritenzione ≥ 110N
Dati ambientali
Intervallo di temperatura -40°C a +105°C

Applicazioni:

Applicazioni principali del sistema di interconnessione HSD

Il sistema HSD è ampiamente utilizzato in una varietà di elettronica automobilistica, tra cui:

  • Industria delle telecomunicazioni, qualistazioni radio base
  • elettronica per l'infotainment digitale, fornendo funzioni di intrattenimento e connettività nei veicoli
  • Reti digitali simmetriche, che consente il trasferimento di dati ad alta velocità per sistemi avanzati di assistenza alla guida e altri componenti elettronici
Compatibilità con le tecnologie di punta

Il sistema di interconnessione HSD è progettato per supportare una gamma diUSBversioni, comprese1.0,2.0, e3.0, così come altrinorme di settorecome:LVDS,Ethernet,IEEE 1394 (Firewire), eFVIGQuesta versatilità lo rende una scelta altamente flessibile e affidabile per applicazioni automobilistiche.



Codifica HSD:

FAKRA HSD LVDS 4Pin PCB Mount 4 connettore a pin di contatto per radio di auto 0FAKRA HSD LVDS 4Pin PCB Mount 4 connettore a pin di contatto per radio di auto 1

Personalizzazione:

Accogliamo con favore le richieste OEM e ODM, offrendo opzioni personalizzabili per tipi di cavo, tipi di connettore e lunghezze di cavo.Non esitate a contattarci per ulteriore assistenza..

Supporto e servizi:

  1. Gli ordini OEM e ODM sono i benvenuti.
  2. Sono disponibili campioni gratuiti; i clienti devono solo pagare le spese di corriere.
  3. Offriamo soluzioni logistiche flessibili.
  4. Contate su di noi per la consegna rapida e il servizio eccezionale.
